14 Feb 2022 ·
Nu toate ecranele de telefon cu refresh mare sunt create egale. Unele au refresh fixat la o valoare mare. Altele se laudă cu refresh variabil, dar de fapt pot comuta doar între anumite trepte de refresh, de exemplu pot lucra la 60 Hz și 120 Hz sau poate la 48, 60, 90 și 120 Hz, depinde de model și controller. Și apoi sunt ecranele LTPO, considerate cele mai bune în acest moment și rezervate doar flagship-urilor cele mai flagship (de exemplu, din seria S22 doar S22 Ultra are LTPO). Cele LTPO pot varia pe o plajă mult mai mare refresh-ul, de exemplu între 10 și 120 Hz sau chiar 1 și 120 Hz, și deci oferă o economie suplimentară de energie.
Refresh-ul variabil este foarte util în creșterea autonomiei. Ca scurtă explicație, refresh înseamnă de câte ori pe secundă este actualizat ecranul, valori uzuale acum fiind de 60, 90 sau 120 de ori. Să zicem însă că citești un site sau te uiți la o fotografie, momente când ecranul de fapt stă neschimbat câteva secunde. Ce rost ca acesta să fie totuși actualizat de 120 de ori în fiecare secundă cu aceeași imagine, ceea ce înseamnă că în interior controllerul de ecran și multe alte componente lucrează de 120 de ori în fiecare secundă cu consumul energetic de rigoare, dacă nu este nimic nou de afișat? Așa că, pe unele telefoane cu refresh variabil, software-ul de control schimbă refresh-ul în funcție de situație, micșorându-l poate chiar la 1 Hz când nu se “mișcă” nimic pe ecran și crescându-l rapid la 120 Hz când dai un scroll sau deschizi vreo aplicație.
Scopul refresh-ului mare este să facă animațiile mai fluente, mai plăcute ochiului. Scopul refresh-ului variabil este să reducă consumul energetic atunci când ecranul este static sau nu are ce animații fluente să afișeze. Ca mecanism este deci foarte important, iar niște teste din anii trecuți au arătat un consum chiar și cu 15% mai mic pentru astfel de telefoane.
LTPO este o tehnologie de fabricare a ecranelor OLED care reușește să îmbină ambele elemente importante: refresh mare și variabil cu economie energetică maximă. Astfel de ecrane sunt însă costisitoare, așa că au fost rezervate tradițional doar flagship-urilor scumpe, acolo unde clienții așteaptă the very best.
În caz că sunteți curioși și cum realizează acestea, citiți în continuare.

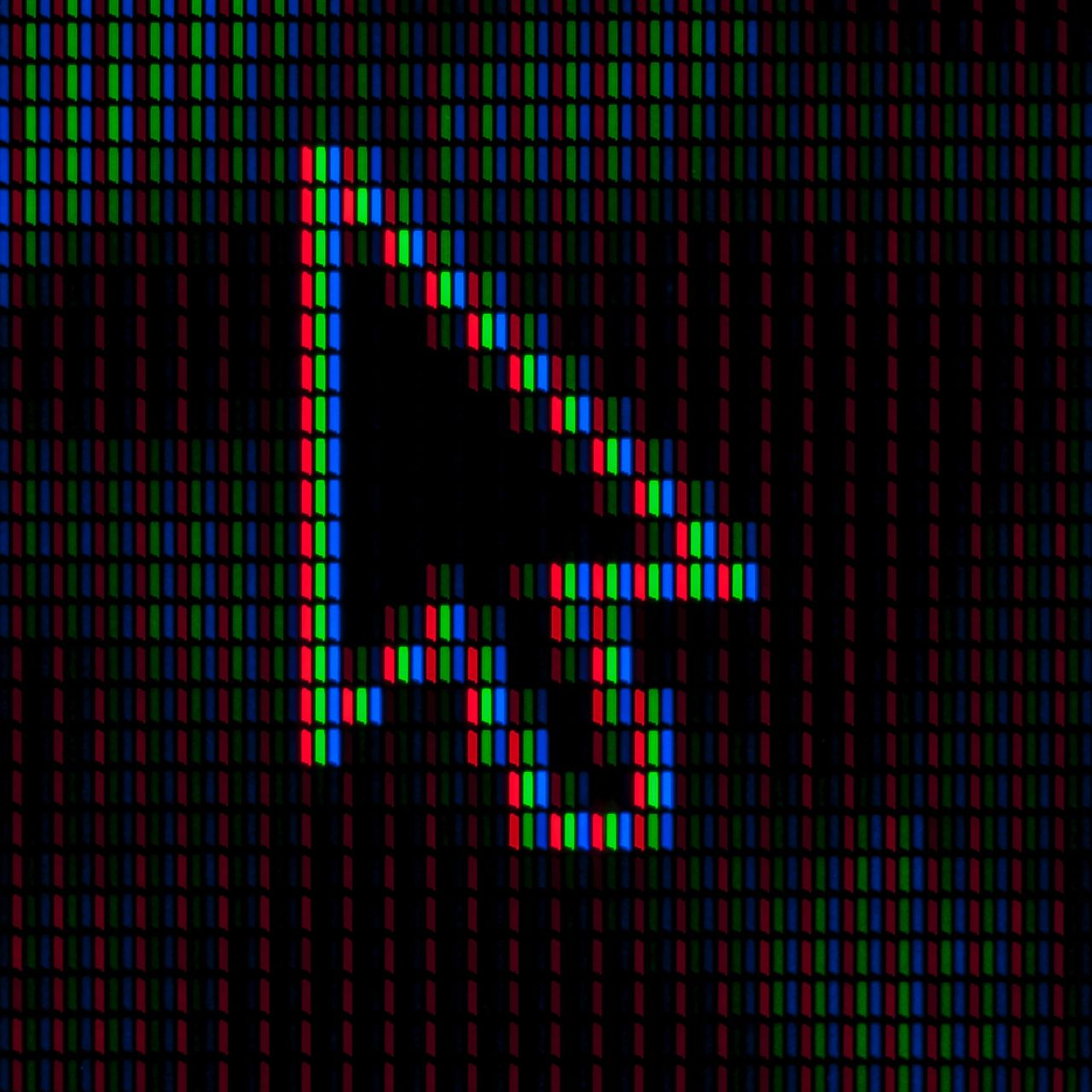

Un ecran AMOLED este alcătuit din mai multe straturi. Un strat este cel de pixeli care se aprind în diverse culori. Ca analogie, închipuiți-vă o rețea mare de becuri.
Un alt strat este o rețea de tranzistoare al căror rol este să comande aprinderea și stingerea fiecărui pixel individual. Ca analogie, închipuiți-vă o rețea mare de întrerupătoare, fiecare asociat unui bec (pixel) din stratul de mai sus. Stratul acesta se numește switching TFT, adică stratul de comutare, TFT însemnând thin-film transistor, adică o rețea subțire de tranzistoare ce îndeplinesc acest rol de “întrerupătoare” on/off.
Al doilea strat implicat este cel numit driving TFT, stratul de control. Aici avem o altă rețea de tranzistoare care controlează și variază curentul ce alimentează fiecare bec (pixel) al ecranului pentru a-i varia astfel luminozitatea.
Acum imaginați-vă cum lucrează de fapt un ecran AMOLED. La o rezoluție de 2400 x 1080 pixeli, înseamnă o rețea de peste 2,5 milioane de pixeli ce trebuie controlată, ba chiar de trei ori mai mare pentru că fiecare pixel este format din 3 subpixeli de culoare care de fapt sunt controlați individual. De câte ori faceți un scroll pe ecran pe Instagram sau când vă uitați la un clip pe YouTube, controllerul de ecran comandă prin stratul switching TFT aprinderea și stingerea a sute de mii, poate milioane de pixeli și apoi prin driving TFT stabilește curentul de trebuie dat către milioane de pixeli pentru a avea luminozitatea și culoarea necesară afișării imaginii.
Și uneori asta se întâmplă de 120 de ori în fiecare secundă. Când pui lucrurile în această perspectivă, gândiți-vă ce avansată este de fapt o astfel de tehnologie și câte sute de milioane de subpixeli controlează cu precizie absolută în fiecare secundă. Microelectronica a depășit de mult alte tehnologii uzuale din viața noastră.
Sunt diverse tehnologii disponibile pentru a produce cele două straturi de TFT-uri importante în această discuție. O tehnologie este LTPS (Low-temperature polycrystalline silicon, care descrie metoda de realizare a stratului respectiv), care permite densitate mare de tranzistoare (adică o rezoluție mare a ecranului, că poți înghesui multe tranzistoare în fiecare milimetru pătrat), dar are și un consum energetic mare. LTPS face însă o rețea rapidă de tranzistoare, adică unele care pot fi pornite și oprite de multe ori pe secundă pentru refresh mare.
O altă tehnologie este cea numită IGZO (indium gallium zinc oxide, din nou descrie metoda de producție și materialele implicate). IGZO este mai populară pe ecrane de computer, iar avantajul ei este un consum energetic mai mic pentru că folosește materiale mai șmechere. Dezavantajul este că nu este la fel de rapidă precum LTPS.
LTPO, ca să ajungem și la el, este un acronim de la low-temperature polycrystalline oxide. După cum am lăsat deja să se înțeleagă, LTPO combină cu succes cele două tehnologii de mai sus: LTPS pentru stratul de comutare, care poate asigura refresh-ul rapid, și IGZO pentru stratul de control, ceea ce reduce per total consumul energetic al rețelei de tranzistoare și al controllerului implicat. Cu aceste avantaje, devine fezabil un ecran cu refresh foarte variabil.
Așa funcționează. Ca tehnologie, Apple a inventat LTPO-ul în colaborare cu LG. Apple Watch 5 a fost primul dispozitiv cu un astfel de ecran.
Samsung a dezvoltat în paralel o tehnologie foarte asemănătoare numită HOP (hybrid oxide and polycrystalline silicon). Mulți zic că au preferat să o facă de la zero pentru a nu plăti patente către Apple. Lăsând patentele la o parte, treaba asta mă face să cred că de fapt ecranele din telefoane sunt de fapt HOP, nu LTPO, dacă vrem să fim foarte corecți în exprimare, dar am văzut că toată lumea, inclusiv producătorii lor, le spun LTPO.
Samsung este un mare furnizor de astfel de ecrane. Apple, deși a dezvoltat împreună cu LG această tehnologie, nu a comandat niciodată ecrane de la LG. Cele din iPhone 13 Pro și Pro Max sunt ecrane produse de Samsung pentru Apple. LG produce ecranele din iPhone 13 și 13 Mini (alături de mici cantități asigurate de BOE), care folosesc tehnologie LTPS în ambele straturi.
LG poate produce ecrane LTPO. Zvonurile spun că vor produce unele pentru viitoarele iPhone 14 Pro Max, dar rămâne de văzut. BOE este un alt producător de astfel de ecrane. Probabil toți vor furniza către Apple în viitor, având în vedere că această companie trebuie să dea ceva de muncă și chinezilor de la BOE ca să nu aibă probleme în acea piață.
Am zis întâi de Apple pentru că reprezintă principalii utilizatori de astfel de ecrane LTPO, având în vedere volumele de vânzare pentru iPhone 13 Pro și Pro Max. Există alte telefoane cu ecran LTPO în piață:
și or mai fi și altele. În curând vor fi tot mai multe. Așa cum AMOLED-ul a apărut pe flagship-uri și apoi s-a răspândit pe toate telefoanele, pe măsură ce s-a stabilizat producția și au scăzut costurile, la fel se va întâmpla și cu LTPO-ul.
OnePlus 10 Pro s-a lansat cu o tehnologie numită LTPO 2.0. Este fabricat tot de Samsung și nu este clar care sunt diferențele. În general se crede că tehnologia de comutare și de control este mai rapidă, iar telefonul poate schimba și mai rapid refresh-ul atunci când este cazul. Clip de mai jos arată telefonul făcând mai rapid astfel de operațiuni. Așteptarea mea este că flagship-urile acestui an să folosească LTPO 2.

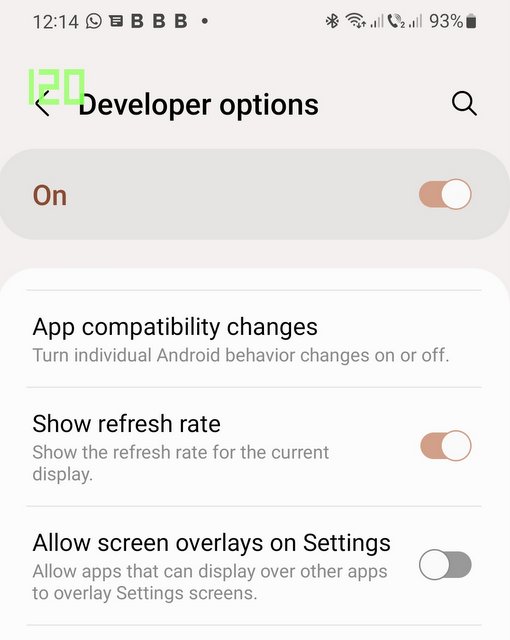

Refresh-ul se poate afișa pe ecranul telefonului activând o opțiune din meniul Developer options. Pentru a activa întâi acest meniu, mergeți în Settings > About Phone > Build number și apăsați de 7 ori pe Build number. Nu vă jucați cu alte opțiuni prin Developer Options, că nu degeaba e ascuns din fabrică.
Telefonul meu, un S20, stă la 120 Hz întotdeauna, că are doar refresh mare, nu și variabil.
