Cum rezolva iPhone 4S problema antenei ineficiente

7 Oct 2011  ·

TEHNOLOGIE  ·

22 comentarii

Ştiţi că iPhone 4 a fost blamat, aproape imediat după lansare, pentru calitatea slabă a semnalului şi întreruperea convorbirilor în momentul în care telefonul era ţinut normal în mână. Scandalul a fost suficient de mare încât Jobs să facă o prezentare specială în care să arate ce şi cum se întâmplă şi să promită cumpărătorilor huse siliconice gratuite, pentru că asta faci când cumperi un telefon superb, bine lucrat cu sticlă şi metal. Îl pui într-o husă siliconică mare și groasă.

Detaliile tehnice le-am explicat eu aici. Pe scurt, antena telefonului, aflată în bandă metalică laterală, este uşor de atenuat şi dezacordat atunci când o atingi cu mâna. Ca la orice antenă, dar de asta ceilalţi producători le pun intern, în carcasă, pentru a evita contactul direct cu mâna şi corpul uman, un mare perturbator.

Apple susţine că problema s-a rezolvat în iPhone 4S. Da, cred că s-a rezolvat, dar la modul “găgăuţă”, nu la modul “am regândit inginereşte problema şi am luat măsurile necesare pentru a evita greşeală tehnică iniţială”.

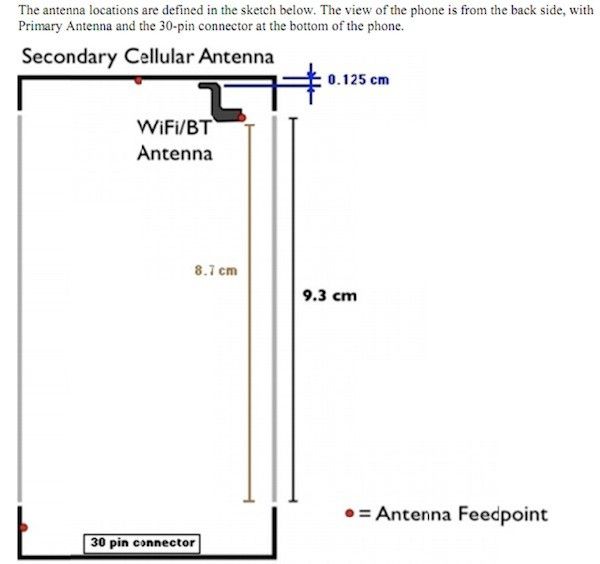

iPhone 4S mai are încă o antenă pentru telefonia celulară, lucru destul de rar întâlnit pe mobile. Prima antenă este în partea de jos a telefonului, a doua antena în partea de sus, dar în continuare e vorba de o antenă externă şi care poate fi atinsă direct. Cu alte cuvinte, soluţia lor este că nu poţi perturba ambele antene în acelaşi timp, că dacă ţii telefonul din partea de jos nu-l mai atingi şi în partea de sus şi viceversa. Schema ataşată, de la FCC din documentaţia de aprobare a telefonului, arată cele două antene (liniile negre groase), plus antenele micuţe de wireless şi bluetooth (e un singur modul combinat).

Soluţia funcţionează, în afara cazului în care ţii telefonul cu ambele mâini, şi de sus şi de jos, sau ai o mână gigantică. Din păcate, nu prea pare o metodă tehnică de a rezolva problema, ci mai degrabă una gândită de un funcţionar comercial. “Hai să mai punem una sus, de backup” plus un circuit care să comute emisia şi recepţia pe a doua antenă dacă prima este perturbată. Mda, merge, dar se putea găsi o soluție mai la înălțimea produsului.

Distracţia poate continua pe site-urile româneşti. Am găsit unul care a tradus “switches between two antennas” prin “schimbă între turnurile de comunicaţie”, adică fix la capătul celălalt al legăturii. Problema este la telefon, aşa că să ne conectăm la alt turn, de parcă operatorii au fost câte 2-3 turnuri în aceeaşi zonă, pentru a acoperi şi posesorii de iPhone.
