Cum arată camera de proiecție a primului proiector laser de cinematograf din România

Clock icon

19 Feb 2018

Tag icon

TEHNOLOGIE

Comments icon

37 comentarii

Sala Ultra a cinematografului Grand Cinema & More (mallul Băneasa Shopping City) are cel mai mar ecran de cinema din țară, este singura cu sunet Dolby Atmos și recent s-a upgradat cu primul proiector cu laser din România, plus fotolii active (vibrează sincronizat cu acțiunea din film) pe toate rândurile.

Am avut ocazia să intru în camera de proiecție și să văd cum arată întregul sistem, așa că iată un articol de genul how it works / how it’s made în spatele scenei. Bănuiesc că n-ați mai intrat până acum într-o cameră de proiecție (pentru mine a fost prima oară) sau, dacă da, sigur nu într-una atât de complexă, sala Ultra având acum ce se poate mai bun în domeniul video și audio pentru cinematografe.

PROIECTORUL

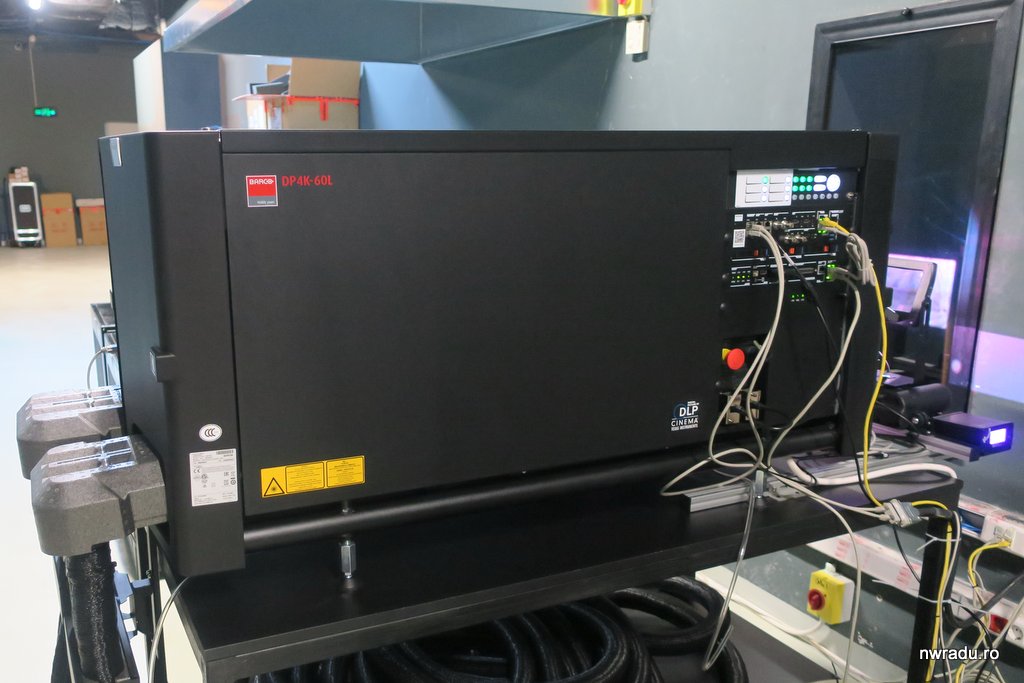

Noul proiector este un model Barco DP4K-60L, iar pe site-ul companiei scrie că este modelul lor de top, cel mai bun din categoria laser. Barco este o companie belgiană specializată pe tot ce ține de video și, cel puțin în domeniul proiectoarelor de cinema, unul dintre top 4 cei mai mari jucători.


Tehnologia este cea DLP –Digital Light Processing–, ca la aproape toate proiectoarele de cinematograf și birou. Un proiector DLP folosește o sursă puternică de lumină, adică acea lampă considerată consumabil, pentru a genera un fascicul de lumină. Acest fascicul este colorat în urma trecerii printr-o sticlă colorată și reflectat spre o matrice de oglinzi numită DMD.

DMD-ul este o realizare tehnică impresionantă, o matrice de oglinzi foarte mici, câte una pentru fiecare pixel al imaginii. Fiecare oglindă este orientabilă, putând reflecta sau nu lumina ei spre ecranul sălii de cinematograf. Toate aceste oglinzi de dimensiuni microscopice se orientează de foarte multe ori pe secundă, iar milioanele de fascicule de lumină generate de acestea trec prin lentila proiectorului și sunt “aruncate” pe ecranul de proiecție al sălii.

În noul proiector din sala Ultra, sursa de lumină este un laser de mare putere, ceea ce aduce câteva avantaje față de sistemul clasic de lămpi cu xenon:

  • luminozitate mult mai mare, în jur de 56.000 de lumeni față de 30.000 de lumeni pentru un proiector clasic. Aici avantajul principal este pentru cel ce urmărește filmul, că imaginile vor fi mai luminoase și culorile mai intense. În special filmele 3D, unde acei ochelari întunecă un pic imaginea, sunt mult avantajate de intensitatea luminoasă mult mai mare.
  • durată de viață mult mai mare a emițătorului laser. Barco spune că după 30.000 de ore intensitatea scade cu sub 20%, pe când lămpile cu xenon ale proiectoarelor de cinematograf rezistă cam 500 de ore, fiind schimbate lunar. Avantaj pentru ambele părți, client și cinematograf.
  • consum energetic mai mic, o scădere de 40%.

Ca specificații, DP4K-60L este un proiector 4K (4.096 x 2.160 pixeli) ce poate reda 120 de cadre pe minut sau, în format 3D, 60 fps pe fiecare ochi, cum ar veni vorba. Ca aspect, este o cutie mare și neagră, lungă de aproximativ 1,5 metri, cu un obiectiv în capăt.

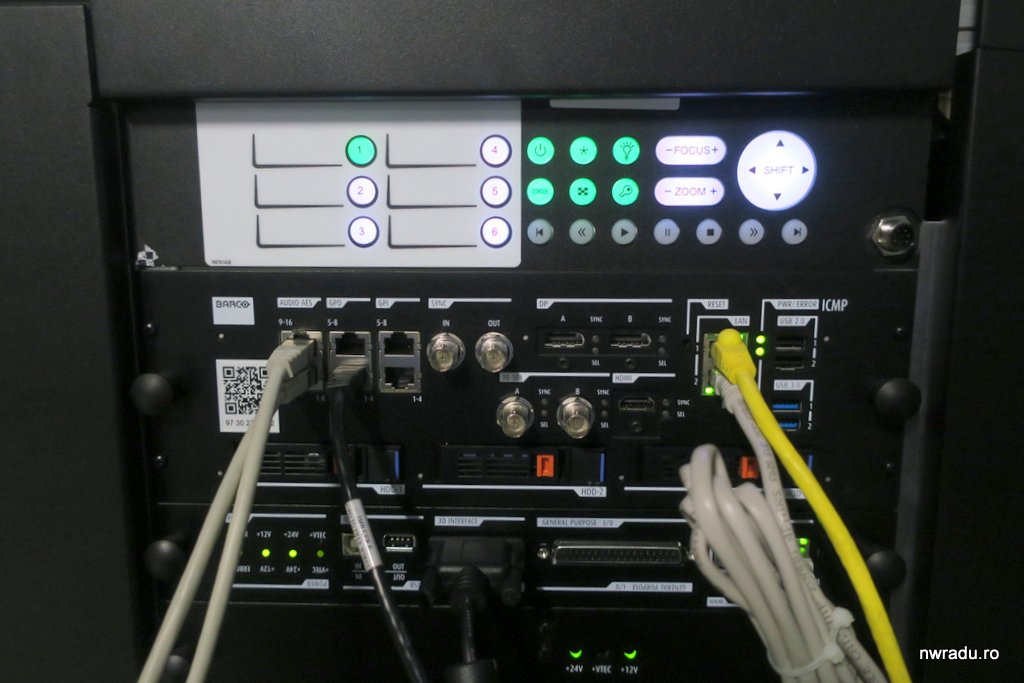

Modelul integrează serverul multimedia. Câteva butoane de control sunt disponibile pe lateral, dar proiectorul este controlat de la distanță, prin rețea, cu un software specific. Dacă vă uitați cu atenție în imaginea panoului de control, vedeți acolo rack-uri pentru trei hard-disk-uri: pe acestea se află filmele pentru o săptămână de proiecție, probabil un sistem redundant, astfel încât proiectorul are în interiorul său tot ce-i nevoie pentru a funcționa.

Mai are porturi HDMI și DisplayPort pentru intrări sau ieșiri, USB pentru unități externe de stocare, butoane de comutare a modului de afișare și câteva alte reglaje.

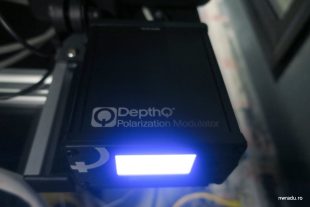

Pentru filmele 3D, în fața obiectivului culisează automat aparatul de mai jos, DepthQ Polarization Modulator, care polarizează diferit cadrele pare de cele impare, obținând astfel ochelarii 3D în tandem cu ochelarii de cinema.

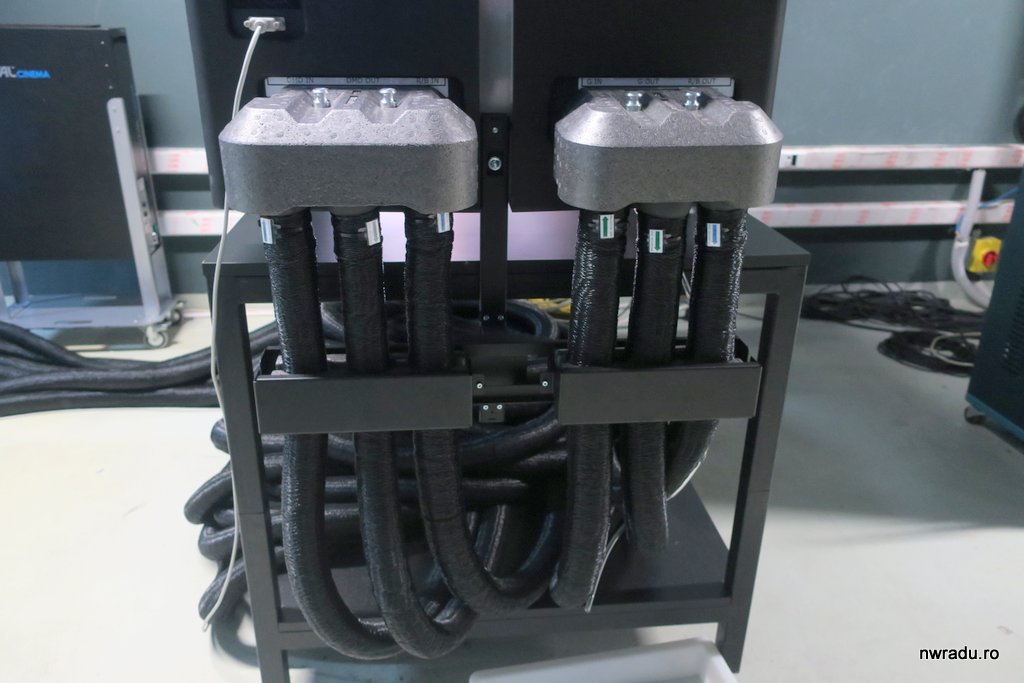

Proiectorul cântărește 235 de kilograme și se încălzește puternic, iar răcirea se face cu lichid (etilenglicol 30%, dacă nu mă înșel). Din spatele proiectorului ies 6 furtunuri lungi ce ajung la două chillere, două unităti aproximativ cubice ce folosesc freon pentru a răci lichidul transferat de la proiector. Aerul cald iese din chillere prin spate și este absorbit de o hotă industrială montată deasupra lor, care-l evacuează apoi.

Întreg sistemul are un consum maxim de 6,7 kW pentru proiector și încă 3 kW pentru chillere, dar consumul uzual probabil că este mai mic. Mi s-a spus că încălzirea laserului durează 5-10 minute, dar apoi proiectorul funcționează toată ziua fără a avea nevoie de pauze, iar rularea este, după cum spuneam, automatizată și controlată software dintr-un calculator.

SUNETUL ATMOS

În partea opusă, sunetul iese din proiector și intră în procesorul Dolby Atmos, un model CP850. Dolby Atmos este un sistem ce elimină canalele tradiționale de sunet și trece la conceptul de obiecte audio. De exemplu, sunetul produs de un elicopter este un obiect, iar procesorul știe că acesta se mișcă de la stânga spre spatele eroului de pe ecran, așa că redă acel sunet pe boxe orientate în stânga și în spatele sălii, comutând între ele și adaptând intensitatea sonoră la nivelul cerut de film.

Sala Ultra are, dacă țin bine minte, 52 de difuzoare separate montate pe laterale, spate și pe tavanul sălii, toate pentru acest sistem Atmos.

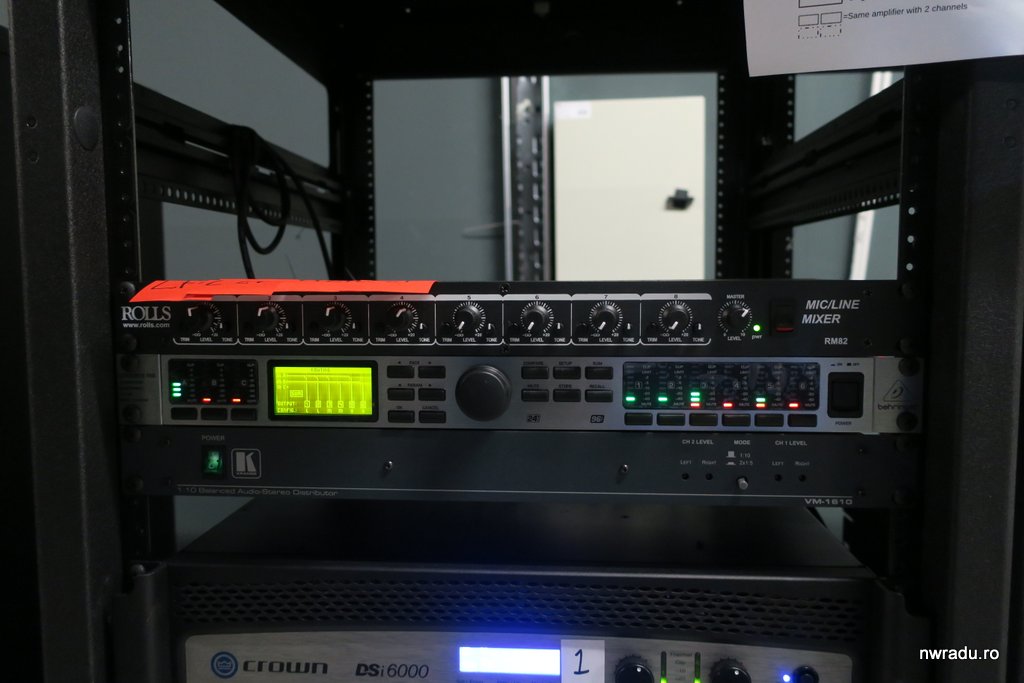

Ca sistem, Atmos ocupă două rackuri lângă proiector. Alături de procesorul de sunet se află mai multe amplificatoare QSC model DCA 2422 de câte 2 canale fiecare. Chiar și cablarea lor și conectarea la difuzoarele din sală este o treabă ce necesită atenție deoarece trebuie luată în considerare lungime cablului până la fiecare difuzor pentru a nu introduce întârzieri la propagarea semnalului.

FOTOLIILE ACTIVE

După rack-ul cu procesorul Atmos se află rack-ul echipamentelor ce controlează fotoliile active, care vibrează ușor odată cu acțiunea filmului. Sub fiecare fotoliu din sala de cinema, fie el premium (rândurile centrale, cu scaune ce se pot lăsa mult pe spate) sau standard (cele roșii), a fost montat un aparat ce poartă oficial numele amuzant de Buttkicker, produs de compania americană Guitammer.

Modelul, mai precis, este Buttkicker Advance. Sistemul se ghidează după sunet, anumite frecvențe joase declansând un piston suspendat magnetic în unitatea sa, practic un vibrator de dimensiune mai mare. Acesta se fixează sub scaun și induce în acesta o vibrație asemănătoare cu cea a unui subwoofer puternic.

Sistemul este controlat din două rackuri de unități de control a fotoliilor active, fiecare coordonând câteva bucăți. Și aici a fost de muncă, fiind necesară luarea în calcul a lungimii cablurilor până la fiecare grup de fotolii.

Totul contribuie suplimentar la a te introduce în atmosfera filmului, dându-ți ușoare vibrații în fotoliu în anumite momente ale filmului. Ultima oară am văzut Justice League în sala Ultra și sistemul încă nu era activ, dar acum este, așa că sper să-l simt pe pielea mea (și proiectorul cu ochii mei) la Black Panther, care se anunță spectaculos.

UPS-ul

Pe lângă toate acestea, un UPS de dimensiuni mari asigura alimentarea de rezervă a întregului sistem. Dacă se întrerupe curentul în mall, sala de cinematograf nu simte nimic, sistemul audio-video funcționând pe baterii.

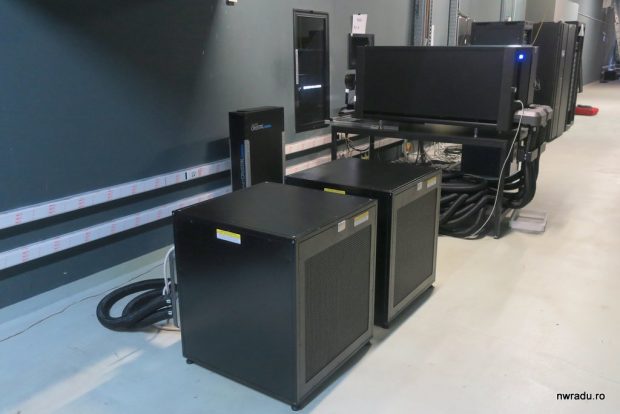

Cam tot ce vedeți mai jos cuprinde o cameră de proiecție modernă: răcitoare, proiector, rackuri pentru instalația audio, rackuri pentru fotolii și backup UPS pentru toate, iar sistemul general de control este în altă parte.

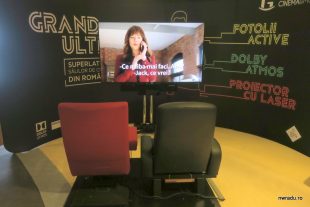

În holul cinematografului sunt doua fotolii active, puteți simți acolo tehnologia în acțiune, privind trailere pe un televizor instalat în fața lor. Am văzut și un vendomat de apă și de ochelari 3D, pentru cei care nu vor să stea la coadă la bufet doar pentru acestea, ceea ce mi se pare o idee bună. Vin filme bune în următoarea perioadă, duceți-vă să le vedeți la Ultra, cea mai modernă sală de cinema din România.

Așa arată sala Ultra, apropo, cu un ecran de 22,5 metri lungime.
