Cum funcționează încărcarea wireless și de ce este utilă

19 Mar 2015  ·

TEHNOLOGIE  ·

35 comentarii

Simt că acesta va fi și anul în care încărcarea wireless a telefoanelor și tabletelor se va face cu adevărat simțită în lume. Nu-i ceva nou, de exemplu Nexus 7 varianta din 2013 suporta încărcare wireless, dar treaba asta va deveni mult mai populară acum că Samsung a intrat în ecuație cu noile modele SGS 6 și 6 Edge, iar IKEA oferă la vânzare dispozitive de încărcare (mi s-a spus că în aprilie vor fi în magazine).

CUM FUNCȚIONEAZĂ ÎNCĂRCAREA WIRELESS?

Încărcarea wireless nu este ceva complicat ca tehnologie propriu-zisă. Se bazează pe unul dintre cele mai simple efecte ale câmpului electromagnetic, anume ca un câmp electromagnetic variabil induce (adică face să apară) un curent electric într-un circuit din preajma sa, ca să o zic la modul simplu.

ikea_wireless_charging_01

Sistemul se bazează pe două bobine, una în platforma de încărcare, alta în telefon. Prin prima bobină circulă curent electric. Orice curent electric generează un câmp electromagnetic în jurul său, iar câmpul acesta induce un curent electric în a doua bobină, cea din telefon. Este același principiu ca și la transformatoarele electrice și la multe alte dispozitive.

Încărcarea wireless se mai numește și încărcare inductivă, apropo.

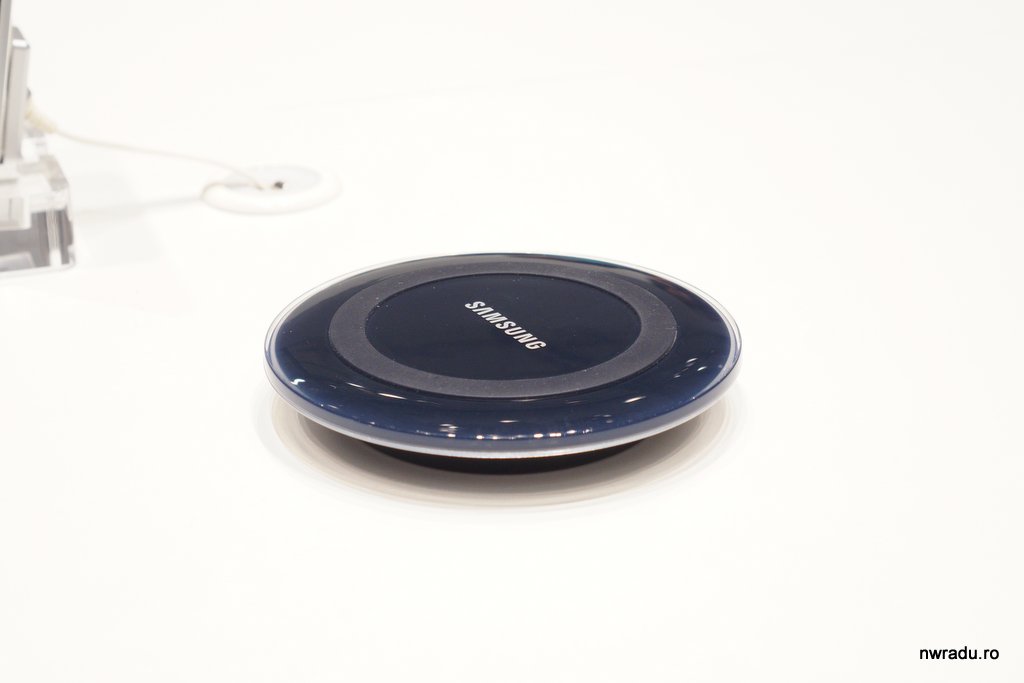

În practică, vei pune telefonul pe platforma de încărcare și, fără să fie nevoie de nici un fir, telefonul se va încărca. Lent, ce-i drept, puterea transmisă în acest mod nefiind mare.

AM NEVOIE DE ÎNCĂRCARE WIRELESS?

Eu zic că avem, da. Bateriile sunt de capacitate scăzută și în perioada imediat următoare nu vom asista la vreo tehnologie nouă și uimitoare care să ne ofere autonomie de o săptămână din telefoane subțiri de 8 mm.

Gândiți-vă de câte ori puneți zilnic telefonul pe birou, dar nu-l conectați la încărcător. N-ar fi mișto să se încarce în acel timp, fără nici un efort suplimentar din partea voastră? N-ar fi mișto ca în orice cafenea mesele să includă astfel de dispozitive, astfel încât să pleci de acolo cu telefonul încărcat?

Tehnologia oricum se regăsește în telefoane și se va regăsi în și mai multe telefoane de acum încolo.

Mai mult, multe alte dispozitive pot beneficia de încărcare wireless, eliminând astfel porturile necesare. Periuța mea electrică Oral-B 5000 așa se încarcă. Nu are nici un conector, o pun în docking-ul ei și primește curent prin transfer inductiv. Asta le-a permis producătorilor să o facă mult mai rapid rezistentă la apă, eliminând nevoia de capace care să protejeze mufele.

CARE SUNT PROBLEMELE ÎNCĂRCĂRII WIRELESS?

Eh, aici e altă discuție. Vedeți voi, în sistemul ideal în care există o platformă de încărcare și un telefon pus pe ea, totul merge bine. Dar acesta e cazul ideal.

În lumea practică, am putea pune din greșeală pe încărcător o monedă și un curent ar putea apărea în ea (sau, în fine, ar putea strica mojo-ul sistemului). Cât curent trage telefonul și de la ce distanță? Când pui mâna pe platformă, te vei curenta? Cum interferează încărcarea și câmpul ei electromagnetic cu modemurile telefonului? Cum facem sistemul de încărcare neecranat, dar în același timp ecranat pentru restul telefonului?

De aici au apărut problemele. Platformele de încărcare trebuie să recunoască ce anume a fost pus pe ele, ce curent să genereze, dacă transferul este bun, dacă nu-i alt obiect în preajmă șamd. Odată rezolvate aceste probleme prin dezvoltarea unor dispozitive ceva mai inteligente, încărcarea inductivă este gata să intre în forța pe piață. Suntem la acest moment.

Problemele au fost rezolvate în mare parte prin standardizarea încărcării wireless.

CE STANDARDE DE ÎNCĂRCARE WIRELESS EXISTĂ?

Vă spun doar trei. De reținut că nu orice dispozitiv cu încărcare wireless se va încărca de la orice platformă, ci trebuie să vorbească aceeași limbă, adică să suporte același standard. Din fericire, aparatele pot suporta mai multe standarde, nu doar unul.

logo_qi

Qi – dezvoltat de Wireless Power Consortium

WPC este o grupare de mai multe companii. Se citește “chi”. Printre companiile de management Qi sunt Nokia, Philips, HTC, LG, Haier, Toshiba, Texas Instruments, iar membri în consorțiu sunt și Asus, MediaTek, Motorola, Belkin, Blackberry, Samsung, Ricoh, Huawei, Hitachi, Sony, TDK, Microsoft și ZTE.

De notat este că și IKEA face parte din Qi. Noile platforme IKEA de încărcare wireless folosesc standardul Qi, lucru important de reținut atunci când le vor lansa pe piață.

Standardul Qi prevede un transfer de maxim 5 W la o distanță între 5 și 40 mm. Se lucrează și la transfer de 120 W (ar putea alimenta un laptop) și chiar 1 kW, pentru aparate mari.

logo_rezence

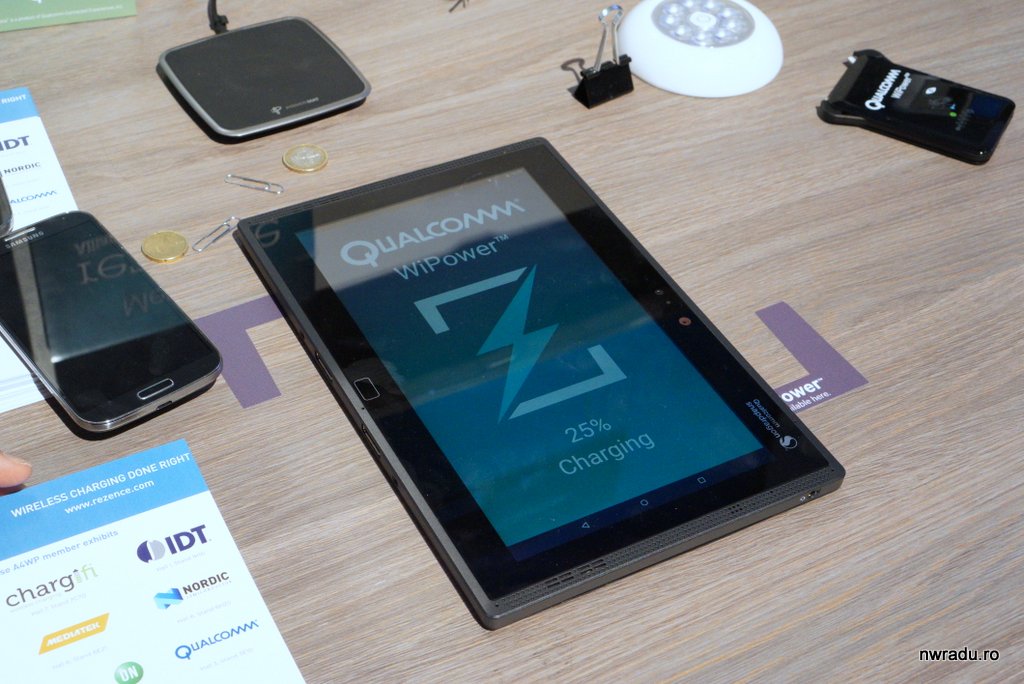

Rezence – dezvoltat de Alliance for Wireless Power

Aici sunt membri, printre alții, Acer, Asus, Broadcom, Canon, Dell, Emirates, Fujitsu, Haier, HP, Hitachi, HTC, Intel, Legrand, LG, Logitech, Mediatek, Microsoft, Motorola, NXP Semiconductors, Panasonic, Qualcomm, Razer, Samsung, Sandisk, Sharp, SK Telecom, Sony, TDK, Texas Instruments.

Standardul este ceva mai complex și spune că mai multe dispozitive pot fi alimentate de la același încărcător. Livrează până la 50 Watt la 5 centimetri, iar o conexiunea Bluetooth Smart este utilizată pentru a dialogul dintre dispozitive și încărcător.

logo_pma

PMA – dezvoltat de Power Matters Alliance

PMA are între membri pe Asus, Canon, Blackberry, Duracell, Huawei, Lenovo, LG, Mediatek, NXP, Omron, Samsung, Sony, Belkin, Broadcom, HTC, Motorola, Qualcomm, Starbucks, Texas Instrumens și TDK.

Nu prea mai contează ce vrea PMA să ofere. Pe 15 ianuarie 2015 au anunțat că vor fuziona cu Alliance for Wireless Power, iar Rezence și PMA vor utiliza ce-i mai bun de la celălalt standard. Nu mi-e foarte clar cum se va numi standardul în spatele căruia cele două organizații vor face front comun, dar nu contează așa mult. Este o mișcare bună pentru unificarea standardelor wireless, ca să nu asistăm prea mult la un război de genul Blu Ray versus HD-DVD.

Așadar, avem în principal o luptă între Qi și Rezence/PMA, dar nu este nici măcar o luptă. V-am dat lista de membri tocmai ca să sesizați că majoritatea companiilor mari fac parte din ambele consorții. Produsele lor, cel mai probabil, vor suporta ambele standarde de încărcare, că nu-i mare scofală, iar pe termen lung poate că vor decide cu toții că unul sau altul va continua pe piață.

CE SĂ VERIFIC LA ACHIZIȚIE?

Dacă vă cumpărați un stand de încărcare wireless, verificați că suportă același standard ca și telefonul sau tableta pe care doriți să o încărcați. Un stand de la același producător ca și dispozitivul mobil este recomandat, dar poate că doriți ceva universal, care să încarce și telefonul soției.

În acest caz, interesați-va de standarde. De exemplu IKEA a mers pe Qi. Noile Galaxy S 6 suportă Qi și PMA la aproape 5 W, Samsung a rezolvat-o elegant.

Din păcate, rămân greu de găsit informații despre dispozitive și ce standarde folosesc. Fiecare producător scoate pe piață și standuri proprii de încărcare wireless și atunci nu precizează exact ce folosește, iar site-uri precum GSMarena încă n-au ajuns atât de precise.

DISPOZITIVE DIN PIAȚĂ

Vă spun câteva mai cunoscute, dar rețineți că nu-i vorba de telefoane. Majoritatea organizațiilor de mai sus se concentrează de fapt pe parteneri pentru a introduce tehnologia respectivă în piață și fiecare a intrat în diverse hoteluri, aeroporturi sau cafenele (de exemplu Starbucks a mers pe PMA, de exemplu).

  • LG G3 – Qi; LG G3-ul pentru America, modelul D850, este PMA.
  • Nexus 4, 5, 6 și 7 – Qi
  • Samsung S3, S5, S5, Alpha, Note 2, Note 3 – Qi
  • Galaxy S6 și S6 Edge – Qi și PMA.
  • Motorola Moto360 – Qi
  • Lumia 830 – PMA; Lumia 820, 920 – Qi
  • Blackberry Passport – PMA
